Osciloscópio educacional série SDS-E

Largura de banda: 30 MHz-125 MHz
Taxa de amostragem: 500MS/s-1GS/s
- Corpo ultrafino
- Filtragem digital e medição de corrente (exceto SDS5032E e SDS5052E)

Enviar inquérito

Converse agora

Introdução de Produto

Osciloscópio de armazenamento digital de tipo econômico série SDS-E

Largura de banda: 30 MHz - 125 MHz
- Taxa de amostragem: 500MS/s -1GS/s
- Corpo ultrafino
LCD de alta resolução de - 8 polegadas
- Função Aprovado / Reprovado
- Suporta SCPI e LabVIEW
- Filtragem digital e medição de corrente (exceto SDS5032E e SDS5052E)

1. Tela grande de ８ polegadas

side view

Tela LCD TFT de alta resolução de 8 polegadas (800 x 600) com muitos detalhes. 15 divisões horizontais e 10 divisões verticais, perfeitas que produtos do mesmo nível.

2. Função de escala automática

Enquanto estiver no status de escala automática, o osciloscópio mudará para o modo de disparo específico, escala vertical e escala de base de tempo de acordo com o tipo, amplitude e frequência do sinal de entrada.

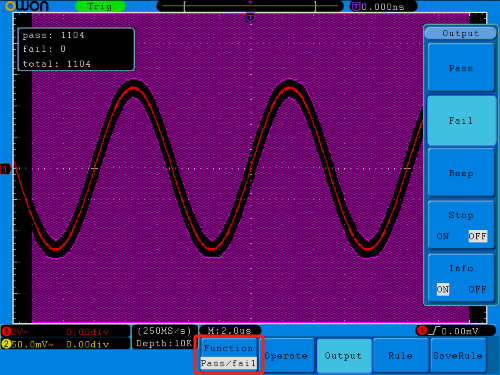

3. Função Aprovado/Reprovado

A função Aprovado/Reprovado pode comparar a edição do sinal do modelo pelo usuário (ocupação horizontal e vertical) com o sinal de entrada. Atenda aos requisitos de monitor de sinal de longo prazo, monitor de produção, filtro e controle.

4. Gravação/reprodução de forma de onda

A função de gravação/reprodução de forma de onda da série SDS suporta 2-registro de forma de onda de canal. Além disso, a forma de onda Aprovado/Reprovado também pode ser registrada. Capacidade de gravação de 1000 quadros. Suporte à reprodução da forma de onda para analisar os detalhes.

Sobre OWON

Modelo	SDS5032E	SDS5052E	SDS6062E	SDS7072E	SDE7102E	SDS7122E
Largura de banda	30 MHz	50 MHz	60 MHz	70 MHz	100 MHz	125 MHz
Taxa de amostragem (tempo real)	500MS/s			1GS/s
Escala horizontal (s/div)	5ns/div-100s/div, passo a passo 1~2~5			2ns/div-100s/div, passo a passo 1~2~5
Canal	2 + 1 (externo)
Mostrar	LCD colorido de 8", 800 × 600 pixels
Duração do registro	10K		1M	1M (opcional 10M)
Resolução vertical (A/D)	8 bits (2 canais simultaneamente)
Sensibilidade vertical	5mV/div-10V/div (na entrada)		2mV/div-10V/div (na entrada)
Tipo de gatilho	Borda, Pulso, Vídeo, Inclinação e Alternativo
Modo de disparo	Automático, Normal e Único
Matemática de forma de onda	＋, -, ×, ÷, inverter, FFT
Interface de comunicação	Host USB, dispositivo USB, aprovação/reprovação, LAN e VGA (opcional)
Bateria	não suportado
Dimensão (L×A×P)	348 × 170 × 78 (mm)
Peso (sem embalagem)	1,50kg
