Duração do registro: Mais uma dúvida na hora de comprar um osciloscópio!
A. Taimal-entendido no campo do osciloscópio:
1. Concentre-se na taxa de amostragem, perca a duração do registro
Ao selecionar o osciloscópio, as pessoas costumavam se concentrar principalmente na taxa de amostragem. Muitos deles se emaranham se a taxa de amostragem for 4G ou 5G. No entanto, a taxa de amostragem depende da duração do registro de tempos em tempos. Se o seu osciloscópio obtiver apenas 2,5K de comprimento de registro, a taxa de amostragem nunca alcançará 4G, mesmo que ele suporte.
2. A taxa de amostragem nominal versus a taxa de amostragem em tempo real
Quase tudofabricante de osciloscópioopta por imprimir a taxa de amostragem (como "4GSa/s") em etiqueta de PVC e colar no osciloscópio. No entanto, a taxa de amostragem nominal é a taxa de amostragem mais alta que uma máquina pode alcançar, e não a taxa de amostragem em tempo real. O osciloscópio mantém a taxa de amostragem mais alta apenas por um tempo. Alguns osciloscópios até eliminam a exibição da taxa de amostragem em tempo real, o que induz os engenheiros a acreditarem que a taxa de amostragem se mantém constante o tempo todo.
B. Explicação do parâmetro
Primeira fórmula do osciloscópio: comprimento do registro= taxa de amostragem × tempo da forma de onda
Semelhante à fórmula da bateria: volume da bateria= taxa de consumo × tempo de trabalho
O volume da bateria é fixo, para prolongar o tempo de trabalho, a taxa de consumo deve diminuir.
A mesma verdade que a taxa de amostragem deve diminuir enquanto estende o tempo da forma de onda.
Conclusão: para observação de formas de onda, se a largura de banda for adequada, o parâmetro principal é a taxa de amostragem em tempo real. A taxa de amostragem em tempo real depende da duração do registro. Vamos ver a taxa de amostragem em tempo real e a escala de tempo sob diferentes comprimentos de registro.
Escala de tempo | Taxa de amostragem abaixo de 512M de comprimento de registro | Taxa de amostragem abaixo10Comprimento do registro M | Taxa de amostragem abaixo2Comprimento do registro M |
5ms/div | 4G Sa/s | 200 milhões Sa/s | 40M Sa/s |
50ms/div | 500M Sa/s | 20 milhões Sa/s | 4M Sa/s |
500ms/div | 50M Sa/s | 2M Sa/s | 400 mil Sa/s |
Podemos dizer pelo gráfico que a taxa de amostragemcai quando o tempo da forma de onda aumenta.
C. O valor central do grande comprimento de registro
1. Detecção de mau funcionamento
Todos os osciloscópios podem facilmente disparar fortes sinais de erro de caracteres. Mas com que frequência ele aparece? Isso aparece regularmente? Não seria possível dizer sem a ajuda do grande comprimento do disco.
2. Coleta de dados
Grande comprimento de registro significa mais dados originais capturados. Os pontos de amostra de medição seriam maiores. Na medição, a forma de onda baseada em 512 milhões de pontos e 1 milhão de pontos é altamente diferente.
D. Comprimento de registro de osciloscópio comum no mercado recente
No mercado recente,o comprimento do registro é pequeno para osciloscópio com largura de banda de 1G. Especialmente para osciloscópios de marcas conhecidas, presos em estruturas mais antigas, o instrumento não consegue lidar sozinho com grandes quantidades de dados. Há um breve gráfico de comparação:
Marca | OWON | Empresa T | Empresa K | ||
Modelo | MDO30** | MDO40**C | DSOX30**A | DSO40**A | |
Duração do registro | 40M | 10M | 20M | 4M | 4M |
O osciloscópio da série T Company 3000 possui comprimento de registro de 10M/canal, o osciloscópio da série 4000 possui 20M/canal. Mesmo se você selecionar a escala relevante, o instrumento também travará ou travará por carregar muitas informações.
A K Company possui grande habilidade no funcionamento fluente de instrumentos. Mas é baseado no comprimento máximo do registro de 4M.

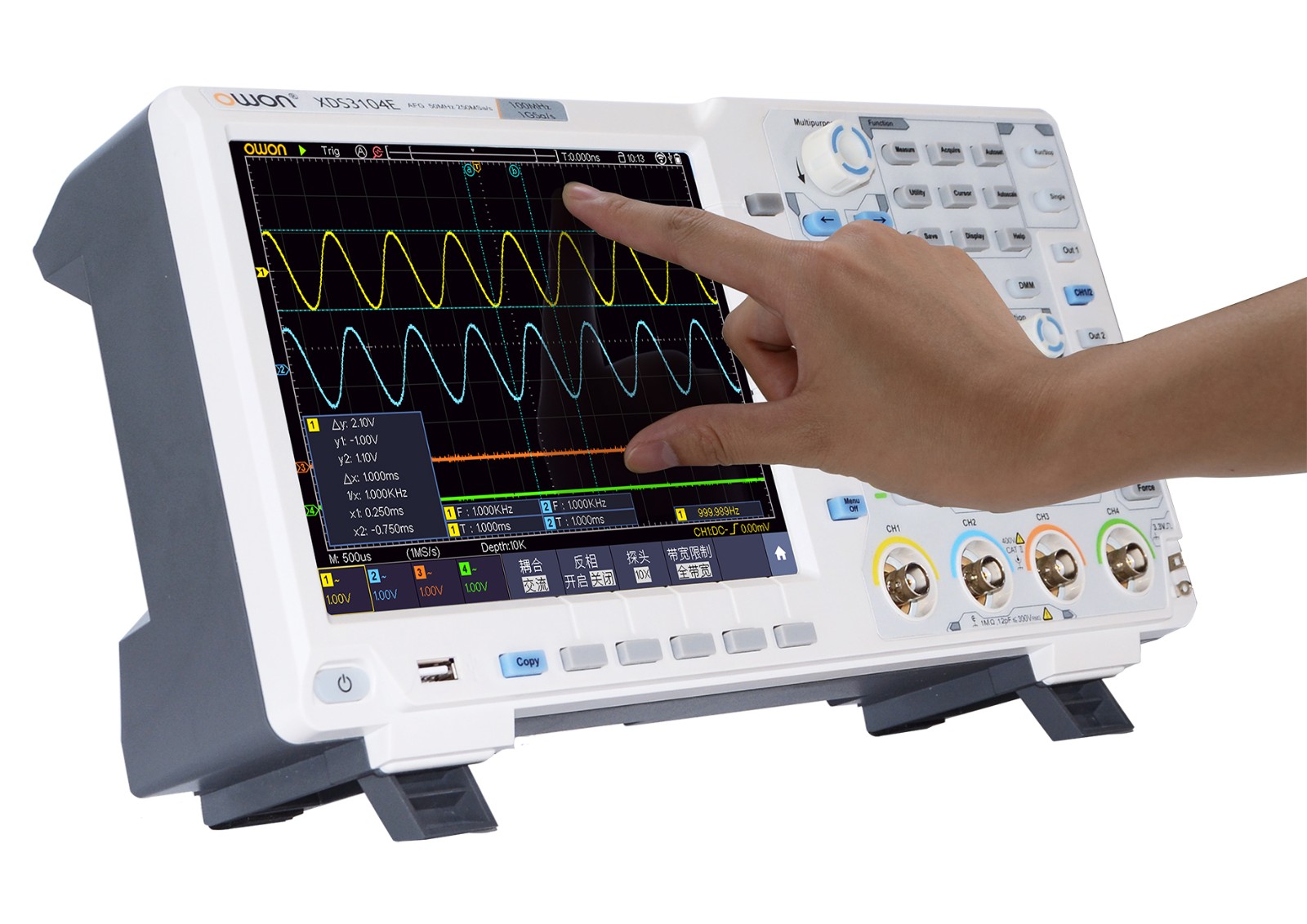

OWON XDS3102Adetém um comprimento recorde de 40M de profundidade. Garanta a ótima taxa de amostragem e mantenha o funcionamento fluente.
E. Pontos difíceis para implementar registros de grande comprimento
É tão fácil alterar a memória de comprimento de registro como no disco rígido do PC?
Não. Haverá muito mais explosão de dados se o comprimento do registro aumentar. A forma de onda precisa ser reconstruída, acionada, decodificada, medida e também garantida uma execução fluente. O problema de resfriamento causado por carga pesada também deve ser considerado. Se não considerarmos estas questões, a experiência operacional diminuirá em grande parte. Como se você devesse esperar 3s para implementar o autoset e 5s para esperar pela medição dos parâmetros, vale a pena registrar um comprimento grande?
F. Conclusão
O ponto que outro fabricante de osciloscópios ganhouo que te digo é:
1. A taxa de amostragem em tempo real diminuirá à medida que o tempo da forma de onda aumentar. A taxa de amostragem nominal é a taxa de amostragem mais alta, a taxa de amostragem real está de acordo com a duração do registro e a escala de tempo.
2. Para a maioria dos osciloscópios com largura de banda de 1G, a taxa de amostragem mais alta só pode permanecer no tempo da forma de onda dentro de 2ms, até 1ms.
Vantagem para osciloscópio de grande comprimento de registro:
1. Mantenha a taxa de amostragem mais alta por mais tempo. Não apenas um flash.
2. Em vez de capturar sinais típicos para estudar, analise a forma de onda com base em dados de massa.
